Phantom 4 RTK【基本セット】産業用ドローンレンタル

Phantom 4 RTK【基本セット】産業用ドローンレンタル

参考価格

1泊2日
¥32,780~ 円(税込)
2泊3日
¥41,580~ 円(税込)
詳細を表示する

お見積もりフォームはこちら

商品説明

根本から見直した測量技術により
かつてない正確なデータ収集が可能になったPhantom 4 RTK。
今回新たに開発されたTimeSyncシステムにより写真測量方式の結果が最適化され、
低高度でも精度の高い測量が実現します。

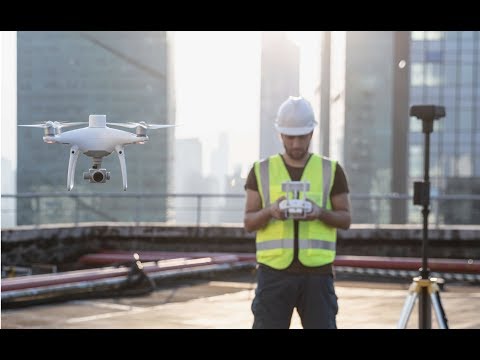

業務への活用事例
オプションのD-RTK2 Mobile Stationと組み合わせることで、
cmレベルの高精度測位データが取得可能に。
扱いやすいコンパクトサイズで、いつでも手軽にミッションを開始できます。
  • cmレベルでの正確性を誇る測位システム

    RTKモジュールは、Phantom 4 RTKの機体に直接統合されています。cmレベルの測位データをリアルタイムに提供し、画像メタデータの絶対精度を向上させます。最適化された飛行安全性と正確なデータ収集に加えて、Phantom 4 RTKは衛生観測データを保存し、そのデータは、DJIクラウドPPKサービスを使って実行できる後処理キネマティック方式(PPK)に使用されます。

  • 高精細イメージング システム

    1インチ 20MP CMOSセンサーを搭載するPhantom 4 RTKは、最高レベルの画質データで撮影できます。メカニカルシャッターを搭載するPhantom 4 RTKは、ローリングシャッター現象による歪みを生じさせることなく、移動しながら撮影できます。そのため、マッピングや通常のデータ取得をシームレスに行えます。Phantom 4 RTKは高解像度の性能を提供し、飛行高度36mで1cmの地上画素寸法(GSD)を達成できます。 すべての単一カメラのレンズは厳しいキャリブレーション工程を経るため、どのPhantom 4 RTKでも比類のない正確さを確実に発揮します。パラメーターは各画像のメタデータに保存され、後処理ソフトウェアですべてのユーザーが独自に調整できます。

  • TimeSyncを用いた正確なデータ収集

    Phantom 4 RTKの測位モジュールを最大限に活用するために、フライトコントローラー/カメラ/RTKモジュールを絶えず調整するTimeSyncシステムを開発しました。さらに、TimeSyncはそれぞれの写真に極めて正確なメタデータを付与し、測位データをレンズの光心に固定することで、写真測量方式の結果を最適化し、画像にcmレベルの測位データを実現します。

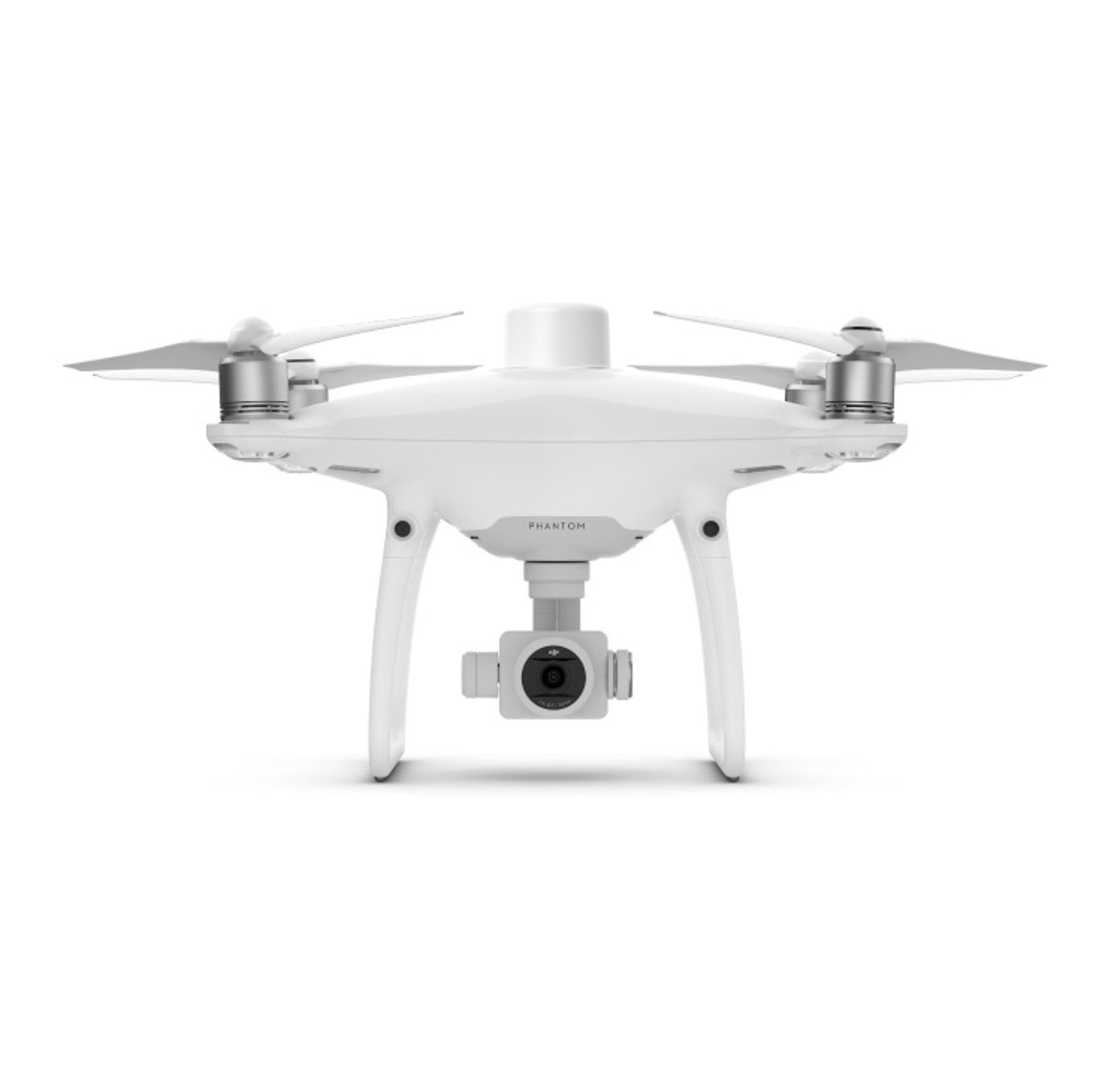

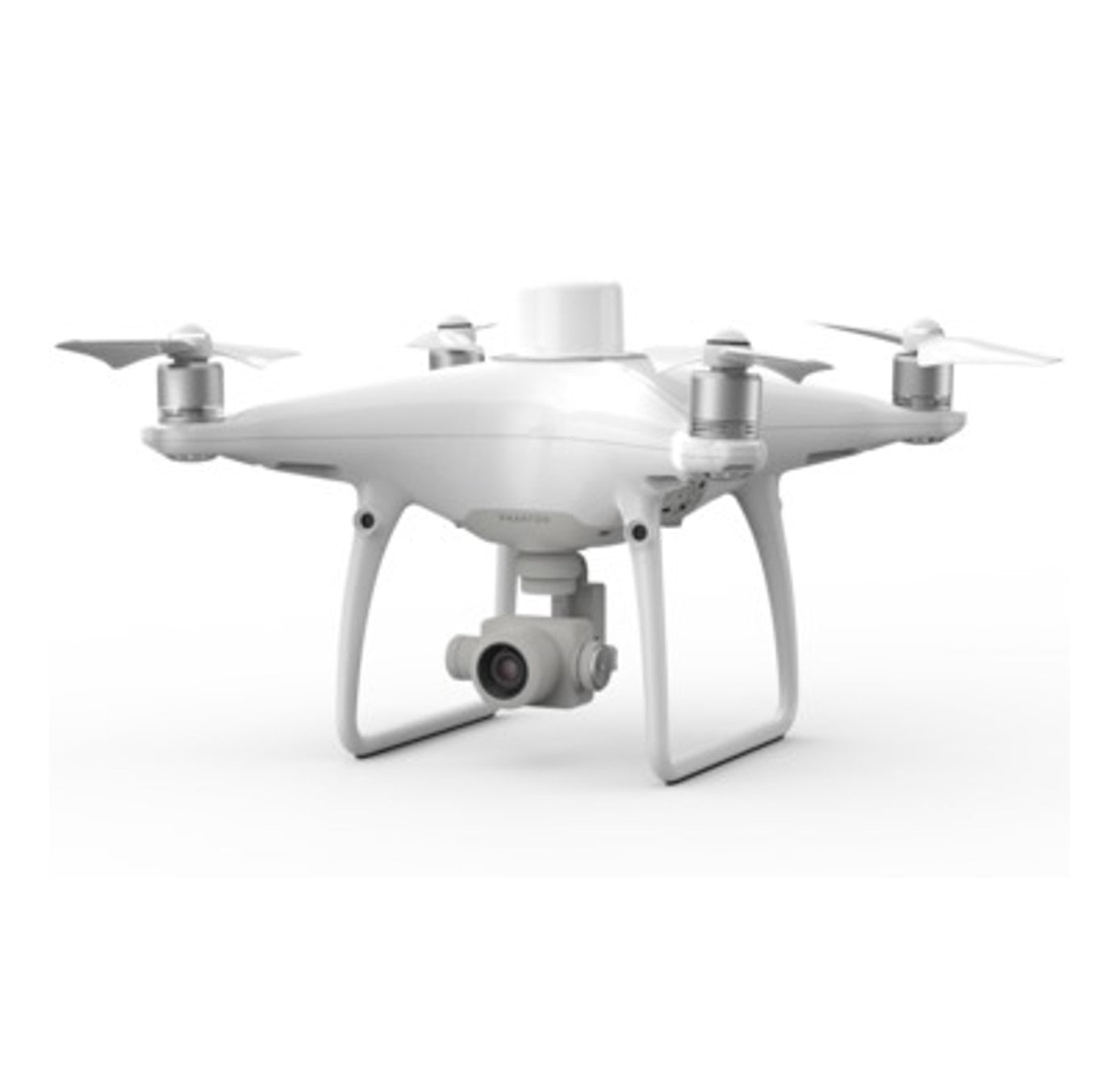

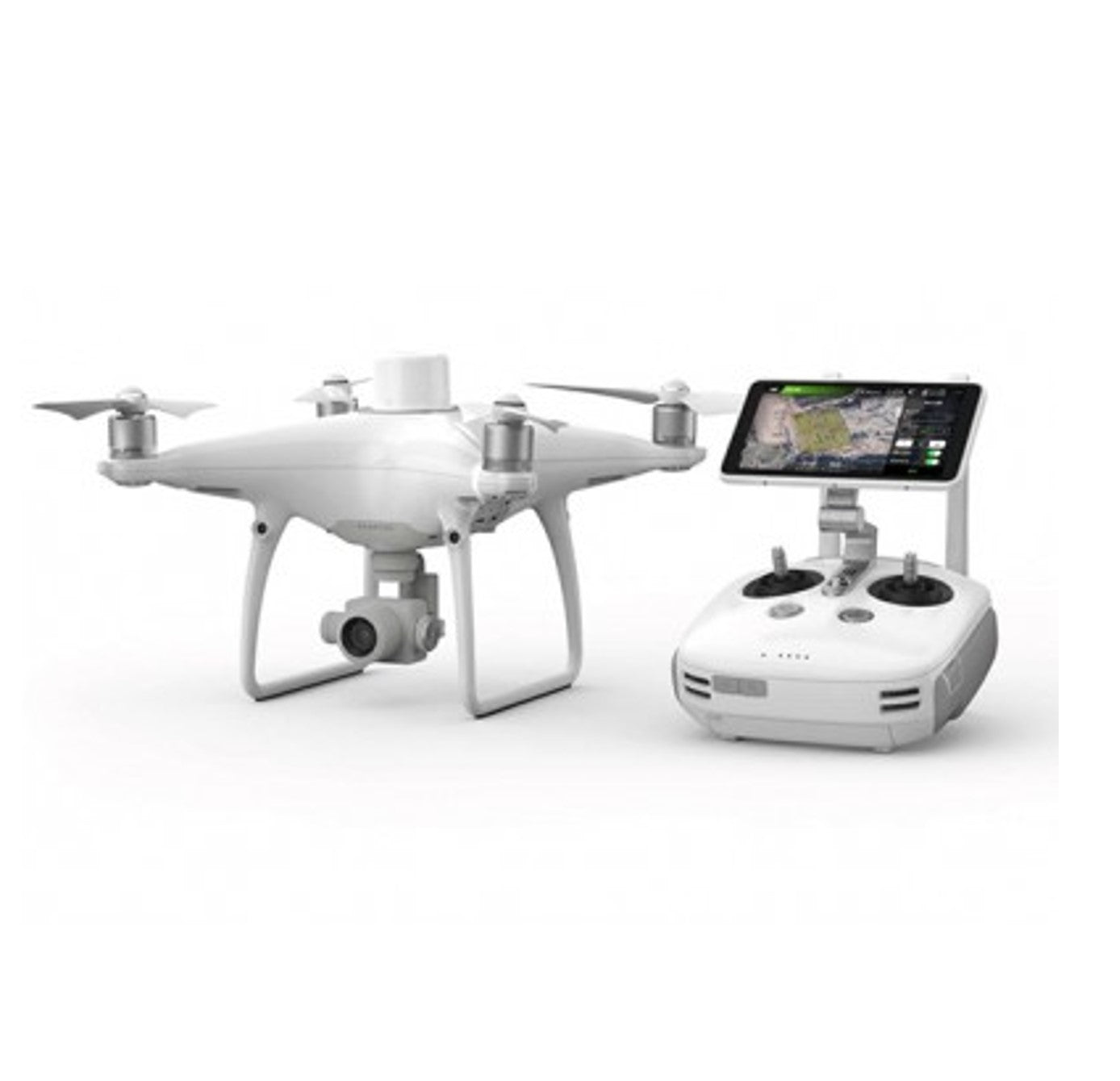

  • ・ドローン本体×1

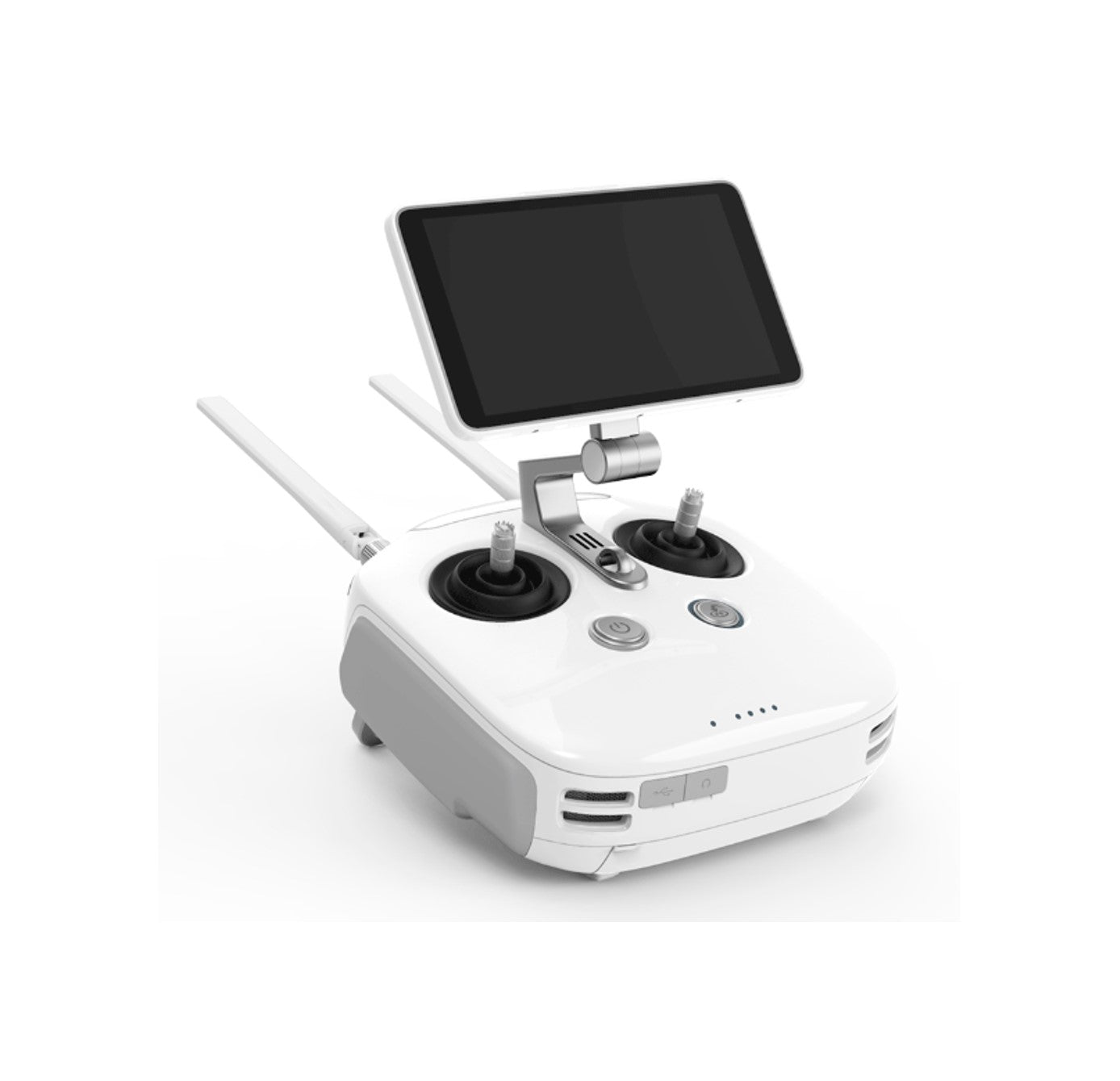

  • ・モニター付き送信機×1

  • ・機体用バッテリー×5(1本装着済)

  • ・送信機用バッテリー×2(1本装着済)

  • ・プロペラガード×1

  • ・機体バッテリー充電ハブ×1

  • ・送信機バッテリー充電ハブ×1

  • ・充電器×1

  • ・Type-Cケーブル×1

  • ・microUSBケーブル×1

  • ・OTGケーブル×1

  • ・ランディングパッド×1

  • ・風速計×1

  • ・microSDカード(64GB,32GB)×各1

  • ・プロペラ合計8枚(プロペラA4枚+プロペラB4枚)

estimate

お見積もりフォーム

  • 機体・ジンバル

    【機体】
    離陸重量:1391 g
    対角寸法:350 mm
    運用限界高度(海抜):6000 m
    最大上昇速度:
     6 m/s(自動飛行)、5 m/s(手動制御)
    最大下降速度:3 m/s
    最大飛行速度:
     50 km/h(P-モード)
     58 km/h(A-モード)
    最大飛行時間:約30分
    動作環境温度:0° ~ 40℃
    動作周波  :
     2.400 GHz ~ 2.483 GHz(欧州、日本、韓国)
    伝送電力(EIRP):
    2.4 GHz
    CE (欧州)/ MIC(日本)/ KCC(韓国):< 20 dBm
    5.8 GHz
    SRRC(中国)/ FCC(米国)/ NCC(台湾、中国):< 26 dBm
    ホバリング精度範囲:
    ・RTK有効時で正常に動作中
     垂直方向:±0.1 m
     水平方向:±0.1 m
    ・RTK無効時
     垂直方向:±0.1 m(ビジョンポジショニングあり)、
     ±0.5 m(GNSS測位あり)
     水平方向:±0.3 m(ビジョンポジショニングあり)、
     ±1.5 m(GNSS測位あり)

    【ジンバル】
    スタビライズ機構:
     3軸 (チルト、ロール、ヨー)
    ピッチ:-90° ~ +30°
    最大制御速度:90°/s
    角度ぶれ範囲:±0.02°

  • ビジョンシステム・カメラ

    【ビジョンシステム】
    速度範囲:
     充分な照明がある地上2 mで50 km/h以下
    高度範囲:0~10 m
    動作範囲:0~10 m
    障害物検知範囲:0.7 ~30 m
    FOV:
     前方/後方:60° (水平方向)、±27°(垂直方向)
     下方:70° (前方および後方) 50° (左右)
    測定周波数:
     前方/後方:10 Hz、
     下方: 20 Hz
    動作環境:
     地表の模様が明瞭で、適切な明るさのある状態 (15ルクス超)

    【カメラ】
    センサー:
     1インチCMOS、有効画素数:20 M
    レンズ :
     視野角:84° 、8.8 mm/24 mm (24 mm判換算) 、f/2.8~f/11
     オートフォーカス (1 m~∞)
    ISO感度:
     動画:100~3200 (オート)
        100~6400 (マニュアル)、
     写真:100~3200(オート)
        100~12800 (マニュアル)
    メカニカルシャッタースピード:
     8~1/2000 s
    電子シャッター速度:
     8~1/8000 s
    最大静止画サイズ:
     4864×3648(4:3)、
     5472×3648(3:2)
    動画撮影モード:
     H.264、4K:3840×2160 30p
    写真フォーマット:JPEG
    動画フォーマット:MOV
    対応ファイルシステム:
     FAT 32(32 GB以下)、
     exFAT(32 GB超)
    対応SDカード:microSD
     最大容量:128 GB クラス10またはUHS-1が必要
     書き込み速度15MB/s以上
    動作環境温度:0°~40° C

  • GNSS・赤外線

    【GNSS】
    単一周波数、高感度GNSSモジュール:
    GPS+BeiDou+Galileo(アジア)、
    GPS+GLONASS+Galileo(その他地域)
    マルチ周波数 マルチシステム 高精度RTK GNSS:
     使用される周波数:
     GPS:L1/L2、
     GLONASS:L1/L2、
     BeiDou:B1/B2、
     Galileo:E1/E5a

     第一固定時間:< 50 s

     測位精度:垂直方向 1.5 cm + 1 ppm(RMS)、
    水平方向 1 cm + 1 ppm(RMS)
     1 ppmは、機体から1km移動する毎に誤差が1mm増大するという意味です。

    【赤外線】
    障害物検知範囲:0.2 ~ 7m
    FOV:70° (水平) ±10° (垂直)
    測定周波数:10 Hz
    動作環境:
     拡散反射する地表、反射率8%超え(壁、樹木、人間など)
